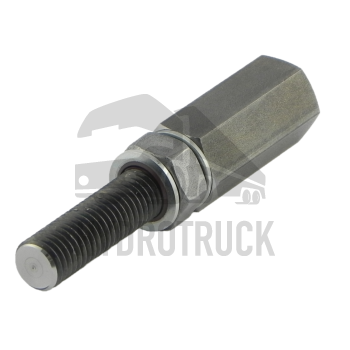

Šroub 0523899 pro nastavení maximálního výtlaku čerpadel TXV 130-150

Popis:
Těle čerpadel s proměnným průtokem TXV jsou vybaveny vestavěným šroubem pro nastavení maximálního výkonu čerpadla. To platí pro čerpadla s regulátorem LS a pro čerpadla co nejsou tandemová. Šroub 0523899 umožňuje nastavit požadovaný maximální výkon pro modely čerpadel od TXV130 do TXV150.

Jak nastavím maximální útratu?

Vyšroubujte šroub (1) až na doraz, povolte matici (3) a zašroubujte díl (2) tak, aby bylo dosaženo rozměru X odpovídajícího specifickému objemu [cm3 ^/ ot.]: viz graf níže.

• U čerpadel TXV130: 1 otočení šroubu změní průtok čerpadla o 6,5 cm3/ot.
• U čerpadel TXV150: 1 otočení šroubu změní průtok čerpadla o 7,5 cm3/ot.
